Concurso para Órganos Judiciales en Las Palmas
Proyecto: Nuevo Edificio para los Órganos Judiciales y Audiencia Provincial
Emplazamiento: Las Palmas de Gran Canaria
Concurso: 2003
El barrio de Vegueta por su linde Sur no creció, en su día, de una forma controlada con intención de continuar la trama urbana, sino que, en una tendencia propia del desarrollismo de los años sesenta y setenta, eligió una tipología de Polígono que se yuxtapone a la ciudad antigua rompiendo su trama, de forma que ambas zonas de ciudad se dan la espalda, dejando la conexión exclusivamente al sistema viario, trazado, por otra parte, con criterios funcionales de ordenación del tráfico, no de constituir calles y plazas. De esta forma la ciudad histórica termina abruptamente en un deteriorado linde de casas que dan la espalda a la expansión de la ciudad por el sur, y ésta, a su vez crece sin considerar la ciudad existente.
Es en este punto de conflicto donde se sitúa el solar motivo del Concurso, y la propia concepción del edificio como elemento principal configurador de entorno urbano, nos obliga a incidir en la trama urbana con herramientas que ayuden a reconstruir el tejido deteriorado, conectando la nueva intervención con el barrio de Vegueta, no sólo en el sentido funcional, necesario por estar en esta zona otras dependencias de Justicia y la mayor parte de los despachos profesionales de abogados y procuradores, sino desde el punto de vista de la propia imagen de la ciudad.
En este sentido nuestra propuesta plantea la reordenación del espacio urbano principalmente en la zona Noreste, en donde se encuentra el cementerio y que se ha quedado, con los últimos trazados viarios, como una isla, sin relacionar con el tejido urbano. Entendemos que un edificio del volumen e importancia que se plantean debiera tener un espacio de expansión en su zona de acceso, que debería estar, por las razones expuestas anteriormente, donde la hemos posicionado. Esta operación conlleva por tanto el traslado del cementerio para liberar el espacio frente al edificio del concurso y la creación de una plaza abierta hacia el mar donde se colocarían quioscos para bares con terrazas, estanques, la ubicación del Panteón de Mujeres y Hombres Ilustres y un ajardinamiento de bajo mantenimiento, que a su vez daría sentido a la arquitectura del antiguo cementerio en su nueva situación, al crear un espacio abierto en su frente.
La nueva plaza actúa como elemento conector de las distintas tramas urbanas, estableciendo una red de recorridos peatonales entre la zona interior de Vegueta, y crea una calle peatonal que ayuda a hacer la transición de los espacios de una forma lógica, creando una espalda al cementerio.
El cementerio, como pieza fundamental de la plaza, se sitúa siguiendo la directriz de la trama de la ciudad antigua, y utiliza como ejes rectores los de la torre de la Audiencia y el de su propio pórtico de entrada. Quedan en este eje del pórtico enhebrados las distintas piezas que ordenan el espacio: las pérgolas transversales, que a su vez son un reflejo en abanico de la apretura del atrio de entrada del edificio de juzgados, las láminas de agua, hasta llegar al Panteón de Hombres y Mujeres Ilustres que remata el eje. Una doble fila perimetral de palmeras, y unas piezas de «jardín construido» configuran el resto de espacio.
Debajo de la plaza se plantea la ubicación de un aparcamiento público subterráneo para seiscientos coches, que cubriría las necesidades futuras del área, una vez introducido el nuevo edificio, dado que por razones de seguridad no puede contar con plazas de uso público en su interior.
La calle posterior del edificio de Juzgados se trata de una forma muy sencilla, librándola de edificaciones y obstáculos e introduciendo una doble fila de árboles.

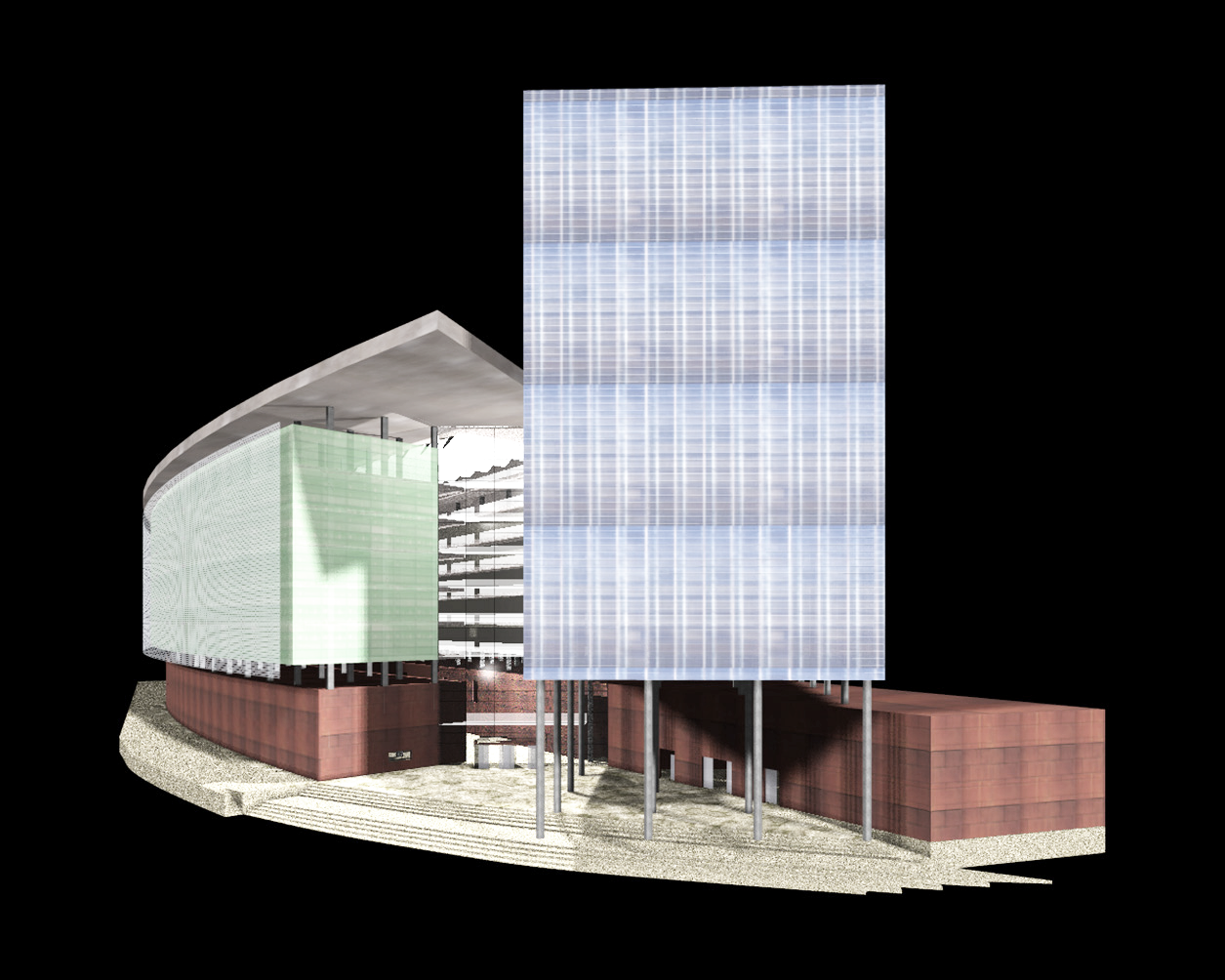

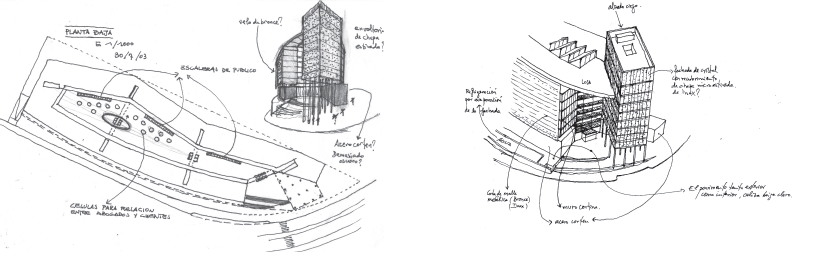

Desde el exterior, el edificio curva, en planta, su fachada Este sutilmente, apoyada en la curva que tiene el solar en este lado, acompañando el movimiento de los vehículos que discurren a mayor velocidad en sus tránsitos, creando una fachada continua. Esta fachada queda interrumpida en su parte Norte para marcar la entrada, levantándose una torre de reclamo de atención. Se vacía la planta baja y primera de esta torre para crear un espacio de preámbulo de entrada y de percepción más amplio desde el casco antiguo de la ciudad. En el lado Oeste se quiebra para romper una perspectiva que de otra manera sería demasiado larga y estrecha. Al Sur se abre un poco en su lado este para dar respuesta al edificio situado en su proximidad sin agobiarlo.
Teniendo en cuenta que el programa es principalmente espacio de oficina y dado el gran volumen edificatorio necesario se organiza el edificio en barras, de crujías estrechas, situadas en el perímetro del solar, lo que nos permite la creación de un espacio amplio interior.
El edificio se organiza bajo rasante en dos plantas asumiendo un programa enterrado de archivos y aparcamientos principalmente, que sobresale en su esquina sureste 2,50 metros, permitiendo el acceso de vehículos a los aparcamientos, y que por la topografía del terreno se nivela con la rasante de la acera en la esquina noreste. Este volumen emergente se constituye en el basamento donde se apoya el edificio.

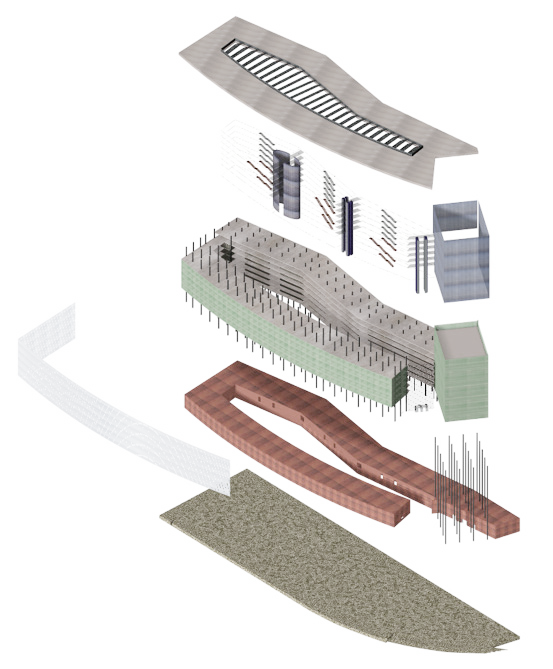

Sobre este basamento así definido se levanta el edificio, que se descompone en altura en dos elementos volumétricos separados y que constituye en planta un perímetro envolvente que da origen al espacio amplio que cerramos con un lucernario constituyendo un gran atrio.
El primer volumen queda definido por la planta baja y primera, donde las salas de vista son las protagonistas. Tiene un carácter pesado y hermético hacia el exterior, inherente a la privacidad que se le solicita a estas partes del programa. Es el espacio del edificio que mayor afluencia de público tiene, constituyéndose la planta baja en una gran sala de pasos perdidos donde se localizan unos habitáculos semitransparentes que permiten transacciones entre abogados y clientes previos al juicio, de forma más íntima, facilitando las labores de la justicia.
El segundo volumen, es en realidad un apilamiento de bandejas que dotan al espacio de sensación de ligereza en su ascensión. Se inician separadas del volumen inferior por una planta técnica abierta al paso de la luz. Se encuentra acristalado hacia el exterior y es donde se desarrolla todo el programa de los juzgados.
Este segundo volumen tiene el mismo trazado en planta que sobre el que gravita exceptuando el área de la entrada donde se desfasan generándose la torre. Existe una secuencia ascendente de alturas del espacio acristalado. Siendo la fachada Este la más baja, creciendo en su fachada Oeste una planta, respondiendo a la elevación del terreno, y en su parte Norte se levanta cuatro plantas más, constituyendo la torre que forma el acceso. En esta torre se localizan las oficinas de la Audiencia Provincial.

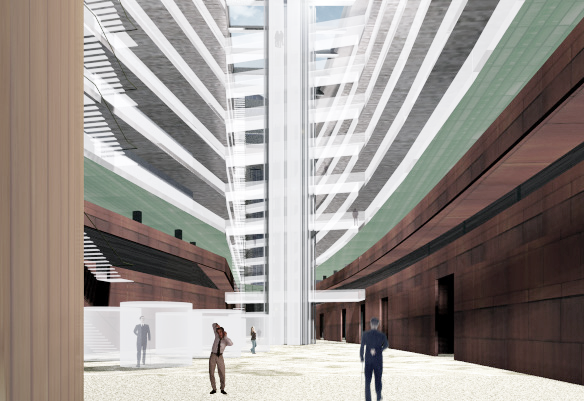

Esta disposición volumétrica que se sitúa en los bordes del solar crea un espacio hueco en su interior que se formaliza en un alto y alargado atrio, controlando la entrada de luz mediante un lucernario y los espacios libres donde no se tabica. Este espacio constituye el espacio de relación y tránsito, principalmente para el público externo y profesionales abogados y procuradores. Existe un circuito restringido interno a las oficinas de acceso limitado al público.
La forma espacial que se consigue por las manipulaciones de la geometría de los volúmenes que lo encierran, está medida para conseguir un espacio proporcionado de múltiples y diferentes perspectivas que fragmentan visualmente la gran longitud de este espacio. La localización de los volúmenes que forman los ascensores y aseos públicos ayuda en ese sentido.

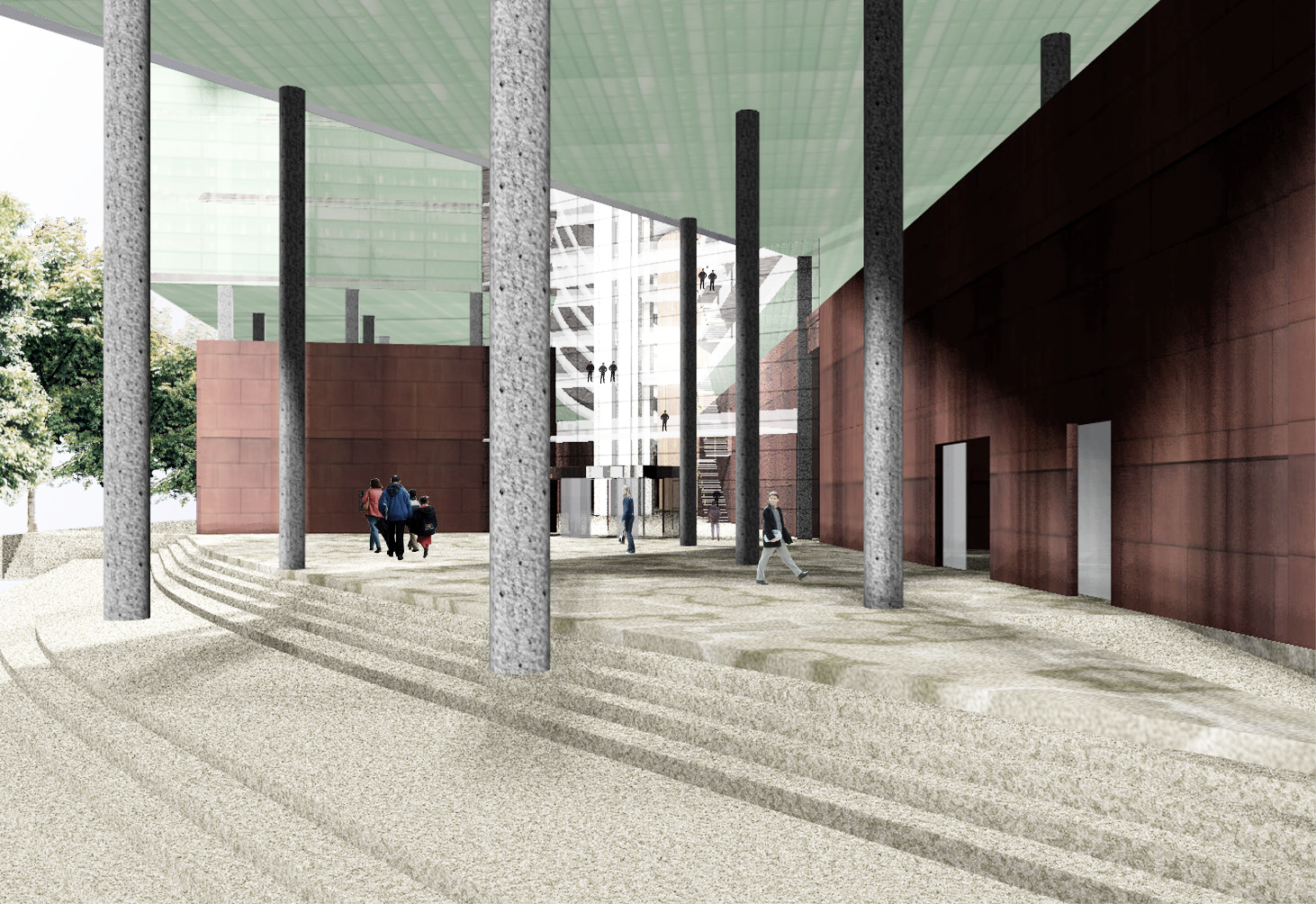

El acceso se resuelve fracturando el edificio en su zona norte, creando un vacío y una elevación del volumen. Con esta operación se consigue un espacio abierto al exterior de gran escala para ser entendido desde el tamaño del edificio. Queda la entrada protegida del soleamiento por la cubierta y por la orientación Noreste.
Se amplía el espacio de acceso liberando la torre de la planta baja y primera quedando un espacio diáfano de suficiente altura que ayuda al peatón a orientarse en su trayectoria de acceso, tanto al edificio como al registro civil.
Es importante incidir que en la intervención que proponemos, el volumen formado por las plantas baja y primera en su discurrir de norte a sur en el lado oeste, se sale del solar invadiendo suelo público. Esto ocurre al vaciar las plantas primera y segunda bajo la torre, que sí se alinea con el límite del solar, manteniéndose la continuidad del cuerpo Oeste que se prolonga como un espolón hacia Vegueta.
Esta operación, a nuestro entender, ayudaría de forma importante a establecer con claridad el diálogo del edificio y su acceso, con la ciudad a través de la plaza de nueva creación.
El espacio que se ocupa se recuperaría con generosidad en la zona trasera del edificio, haciendo públicos los espacios que crean los quiebros de los cuerpos edificados.
Esto, por más de ser importante (razón por la que lo planteamos en la idea expuesta), no es esencial, por lo que de plantear problemas de gestión o de adaptación al Plan General, se giraría el cuerpo que se avanza, introduciéndolo dentro de la delimitación del solar, sin que ello variara la validez de la propuesta, ni cambiara el esquema planteado.
Sistemas de protección al soleamiento, ventilación y control de luz
Todo el edificio de la planta segunda hacia arriba es un muro cortina con vidrios con un coeficiente de reflexión de la radiación infrarroja y ultravioleta suficiente para evitar calentamiento del interior y una luminosidad excesiva.
Las fachadas más expuestas a soleamientos excesivos se cubren con elementos de tamizado de la luz. Así la fachada Sur y la Este llevan superpuesto un filtro que consiste en una cota de malla metálica, que permite la visión y que es resistente a la corrosión del ambiente marino. Se complementa a lo largo de toda la fachada con una lámina de agua, situada sobre el basamento, que ayuda a refrigerarla por evaporación. Por otro lado la torre de la audiencia lleva una doble piel de lamas de vidrio azul con mayor coeficiente de reflexión y operable a través de sensores fotoeléctricos, cerrándose cuando la intensidad lumínica crece. Se entiende que la fachada Oeste está protegida por la orografía pronunciada del terreno que tiene ascensión muy rápida desde el mar, por lo que no recibe soleamientos molestos y no es necesario complementarla con otros sistemas de protección.
Como se ha explicado arriba existen espacios vacíos al inicio de las bandejas de forjados entre la planta primera y segunda y por la elevación de la cubierta, diseñados para que el edificio ventile si no para dotar al espacio de sensación de ligereza por la entrada de claridad de luz que esta operación consigue.
La cubierta de la zona horizontal del edificio por tanto es un elemento plano separado del volumen habitable que queda rota en la zona del atrio por un lucernario con grandes elementos inclinados hacia el norte evitando el soleamiento directo y permitiendo la captación de luz.
Energías alternativas
La cubierta del edificio por su directa exposición a la radiación solar se utiliza para la localización de paneles fotovoltaicos para la generación de energía eléctrica como complemento de la energía del edificio.
Materiales. El exterior.
Las plantas baja y primera van recubiertas de acero cortén tanto en el exterior como en el interior. El espacio vacío entre la planta primera y segunda está cerrada con una banda longitudinal de vidrio transparente operable. Las plantas superiores están recubiertas de muro cortina de vidrio reflectante color verde azulado. En la zona de la Torre de la Audiencia va recubierto de una doble capa de vidrio reflectante color azul intenso formando una doble fachada. Las fachadas Este y Sur tienen una segunda capa exterior para reforzar el aislamiento del sol y la tamización de la luz formada por una cota de malla de acero inoxidable. Las carpinterías son de aluminio anodizado color gris metal. El basamento del edificio, donde va la lámina de agua, es de piedra de un color claro.
Materiales. El interior.
En la planta baja y primera, la sala de «pasos perdidos» tendría un pavimento de piedra pulida igual que el exterior. Las salas de vistas estarían resueltas con pavimento de planchas metálicas y paramentos verticales de acero cortén y con lucernarios de cristal. Las dependencias de oficinas y despachos tendrían un pavimento de vinilo continuo resistente a rodadura y abrasión.
En las plantas altas de juzgados tendrían un suelo técnico con las paredes paneladas en vinilo o madera en tonos muy claros. El resto de dependencias representativas estarían resueltas en piedra pulida así como los corredores principales.
ficha técnica
Colaboraciones: Ramón Chesa y Javier Mena (Chesa & Mena Arquitectos)
Presupuesto: 40.000.000 euros
Superficie de actuación: bajo rasante 24.910 m²
sobre rasante 48.820 m²
Superficie total de actuación 73.730 m²
Principales materiales: acero cortén, vidrio, malla de acero inoxidable, piedra
Organismo convocante: Cabildo de Las Palmas
